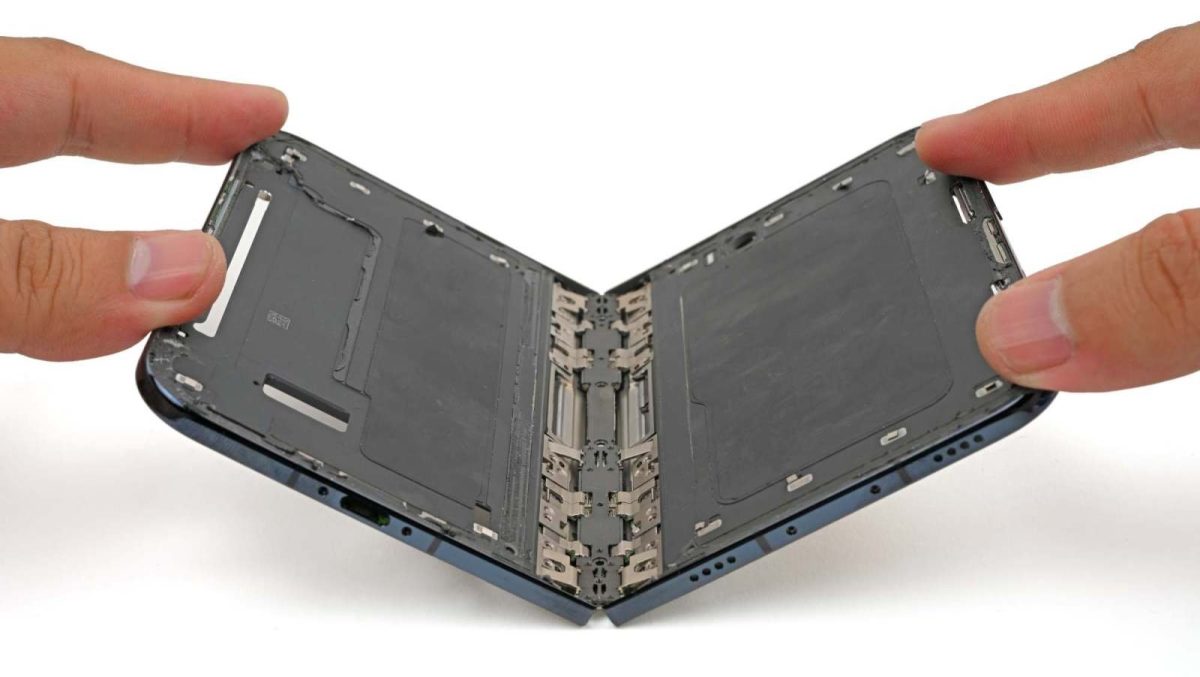

iPhone Duo purettuna. Kuva: iFixit.
iFixit on julkaissut iPhone Duon yksityiskohtaisen purkuraportin, jossa se tarkastelee erityisesti taittuvan rakenteen saranaa, näyttöä ja korjattavuutta. Samalla se löysi muutamia mahdollisia selityksiä iPhone Duon näyttöjen vaurioille, joista on raportoitu heti myyntiintulon jälkeen.
Aiheeseen liittyvät julkaisut
iPhone Duo tuli saataville perjantaina 23. lokakuuta.

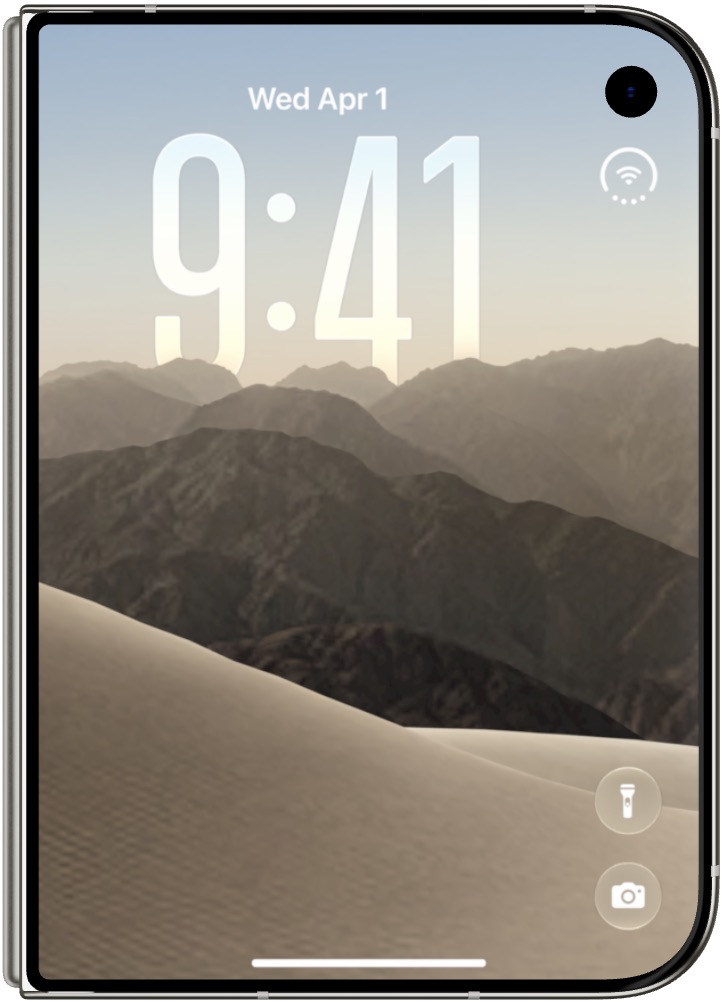

Apple iPhone Duo
- 7,6″ taittuva AMOLED HDR + True Tone -näyttö
- Sormenjälkilukija kyljellä
- 48 + 48 Mpikselin kamera
- 12 Mpikselin etukamera
- A20 Pro -piiri
Katso kaikki tiedot
iFixit antoi iPhone Duolle alustavasti arvosanaksi korjattavuudesta 5 /10, mikä on korkein pistemäärä koskaan taittuvalle puhelimelle.
Purkuvideo on katsottavissa alta.

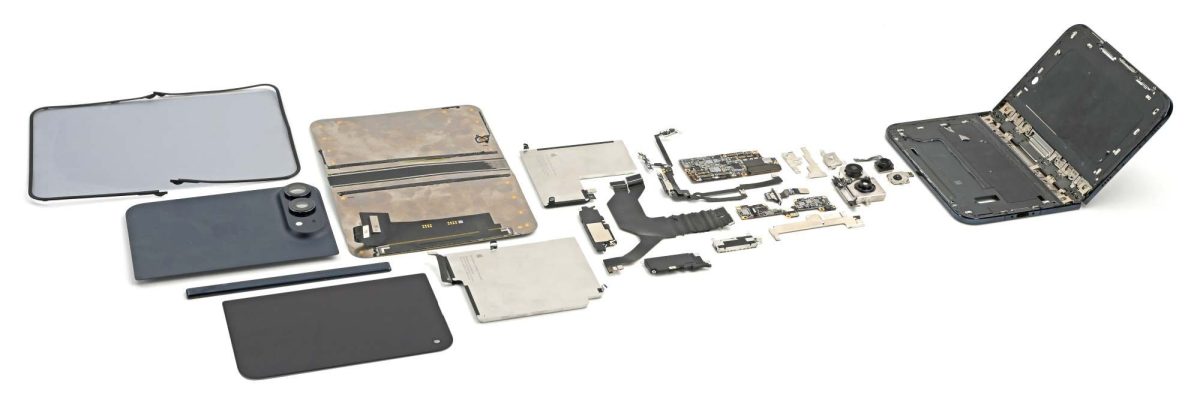

iPhone Duon purku alkoi iFixitin perinteisellä fluoresoivalla pölytestillä, jonka avulla voidaan nähdä, mihin hienojakoinen materiaali laitteen sisällä päättyy.
Testin jälkeen sarana alkoi pitää rouskuvaa ääntä, mutta purkamisen yhteydessä iFixit havaitsi, että itse saranamekanismiin oli päätynyt suhteellisen vähän pölyä verrattuna moniin muihin taittuviin puhelimiin.
iPhone Duon saranassa käytetään hammaspyöriä, jousia ja toisiinsa kytkeytyviä metalliosia. Saranassa on niin kutsuttu waterdrop-rakenne, joka antaa näytölle enemmän tilaa kaartua eikä pakota sitä taittumaan liian jyrkästi.
Apple käyttää lisäksi kaarevia ohjaimia, joiden tarkoituksena on hallita saranan liikettä ja vähentää sisänäyttöön kohdistuvaa rasitusta avaamisen ja sulkemisen aikana.

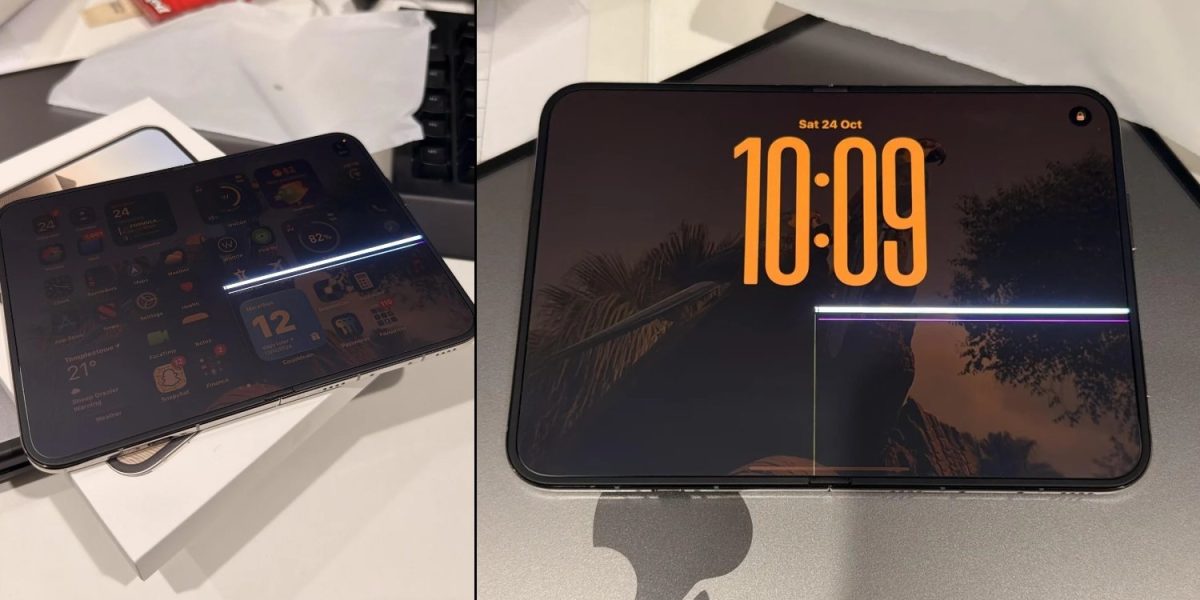

Monen iPhone Duon näyttö on vaurioitunut tällä tavalla.
iFixit nosti esiin kasvavan määrän käyttäjäraportteja, joissa iPhone Duon sisänäyttö on rikkoutunut taitoskohdan läheltä. Useissa tapauksissa käyttäjät ovat kertoneet kuulneensa rouskahduksen tai napsahduksen ennen kirkkaiden viivojen ilmestymistä näyttöön.
iFixitin mukaan monet rikkoutumiset näyttävät osuvan samaan kaltaiseen kohtaan lähellä aluetta, jossa kahden puoliskon välinen kaapeliaukko kohtaa saranan keskituen.
CT-kuvien, purkuhavaintojen ja Applen patenttien perusteella iFixit rakensi saranasta 3D-mallin mahdollisten ongelmakohtien selvittämiseksi.
Yhden teorian mukaan keskellä oleva tukipalkki ei vetäytyisi joissakin tilanteissa kunnolla laitteen sulkeutuessa, jolloin se voisi kohdistaa liikaa painetta näyttöön. Toinen mahdollisuus liittyy kaareviin kiskoihin, jotka nousevat taiton aikana muiden komponenttien yläpuolelle ja voisivat virhetilanteessa osua näytörakenteeseen.
iFixitillä ei kuitenkaan ole vielä varmuutta siitä, mikä raportoitujen vaurioiden todellinen syy on.
iPhone Duon rakenteessa voi olla ongelma, joka aiheuttaa taittuvan sisä näytön vaurioitumisen. Kuva: iFixit.
Lisäksi osana purkuprosessia iFixit tarkasteli myös iPhone Duon mattapintaista nanoteksturoitua sisänäyttöä mikroskoopilla. Pinnan havaittiin koostuvan pienistä pyöristyneistä kohoumista, jotka hajottavat heijastuksia. Tämän tarkoituksena on tehdä näytön keskellä kulkevasta taitoskohdasta vähemmän näkyvä.
Myös näytön pikselirakenteessa havaittiin poikkeavia ratkaisuja. Osa alipikseleistä on ovaalin muotoisia ja eri suuntiin käännettyjä sen sijaan, että ne muodostaisivat täysin yhtenäisen kuvion.

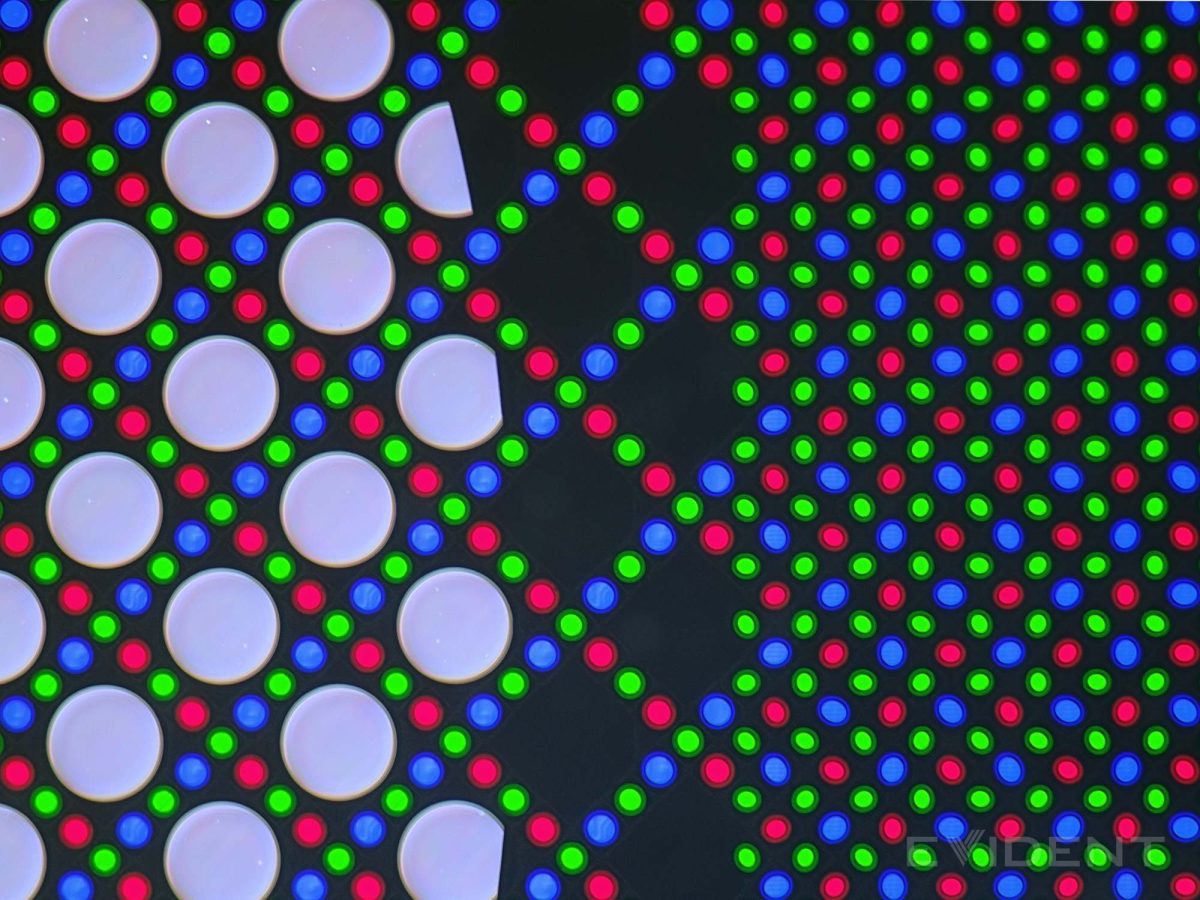

iPhone Duon sisä näytön pikselirakenne on erilä näytön alaisen kameran kohdalla. Kuva: iFixit.
iFixitin mukaan Applen patentit viittaavat siihen, että ratkaisulla voidaan vähentää artefakteja ja samalla tehdä taitoskohdasta vähemmän huomiota herättävä. Sisä näytön etukameran yläpuolella pikselit on järjestetty harvempaan, jotta valo pääsee kulkemaan näytön läpi kameralle. Samantyyppistä rakennetta Apple käyttää myös iPhone 18 Pron näytön alle sijoitetun infrapunakameran yhteydessä. Kameran kohdalla pikselit ovat lisäksi pyöreämpiä ja järjestetty säännöllisemmin kuin muualla näytössä.
iPhone Duossa on kaksi akkokennoa, jotka sijaitsevat puhelimen eri puoliskoissa.
Suuremman akun kapasiteetti on 11,567 wattituntia ja pienemmän 7,506 wattituntia. Molempien akkujen vaihtaminen vaatii kuitenkin laitteen molempien puoliskojen avaamista, sillä toinen kenno sijaitsee takalasin alla ja toinen ulkonäytön alla.

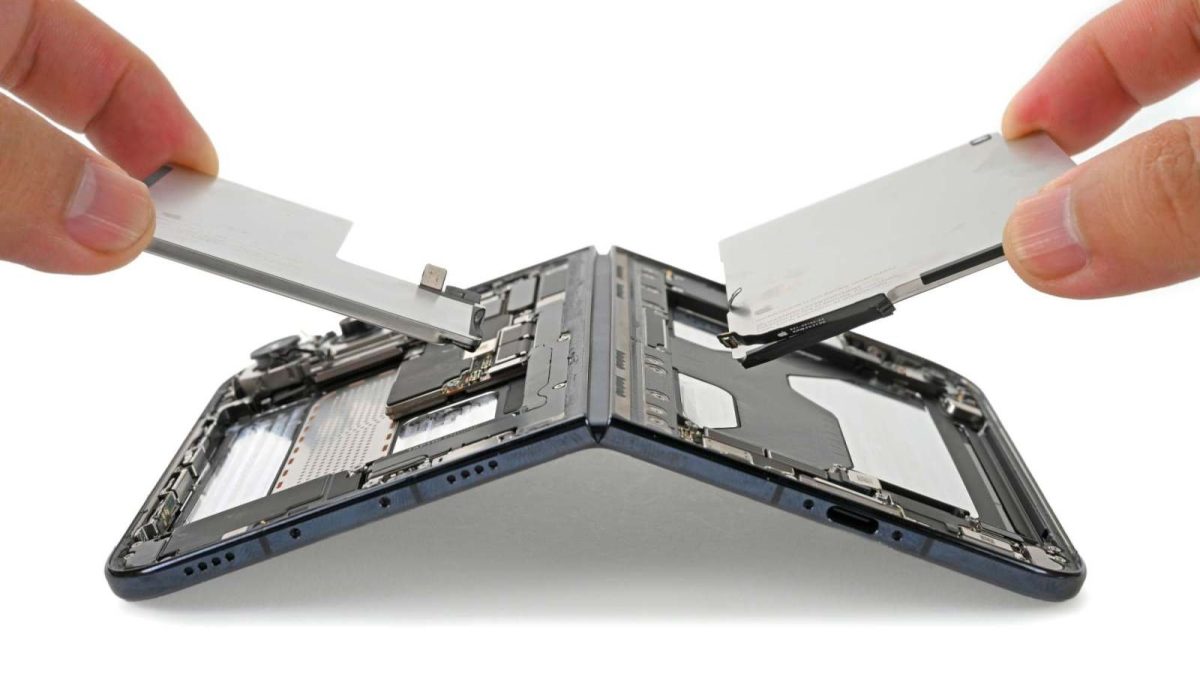

iPhone Duon akut. Kuva: iFixit.
iFixit antoi purun yhteydessä kehuja erityisesti Applen sähkön avulla irtoavalle liimalle, jonka ansiosta akut voidaan poistaa ilman voimakasta vääntämistä. Myös sisä näytön reunus voidaan irrottaa rikkomatta sitä, sillä Apple käyttää kiinnikkeitä pelkän liiman sijaan. Kansinäyttö puolestaan osoittautui suhteellisen helposti irrotettavaksi, mikä on tärkeää, koska useat sisäiset korjaukset edellyttävät sen poistamista.
Näiden ratkaisujen ansiosta iFixit päätyi antamaan iPhone Duolle alustavasti 5 / 10 pistettä korjattavuudesta.
